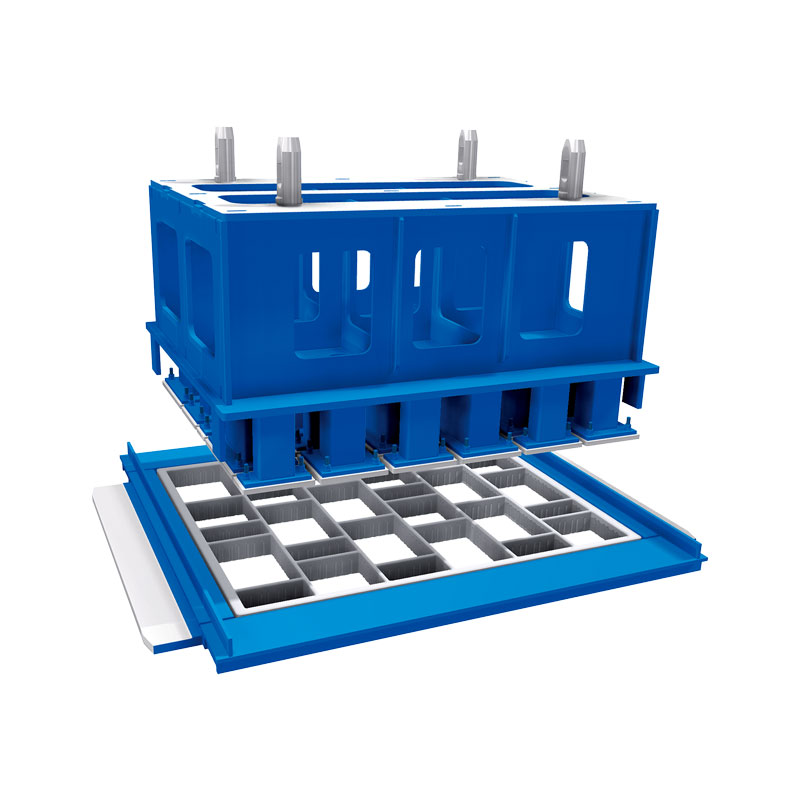

Döşəmə qəlibi

Peşəkar istehsalçı olaraq sizə Paver Mould təqdim etmək istərdik. QGM asfaltlayıcı qəlibi aşağı karbonlu ərintisi yüksək möhkəmlikdə karbürləşdirici poladdan istifadə edir və müştərilərə qəlibin fərdiləşdirilməsini təmin etmək üçün dəqiq naqil kəsmə texnologiyasını yüksək dəqiqlikli CNC emal texnologiyası və 3D skan etmə texnologiyasını birləşdirir. Bu texnologiyalar çox sayda kontur və həndəsi forma dizayn edə bilir. Onun klirensi 0,3-0,4 mm-dir, dəqiq şaquli künclər və yan divarlar. QGM tərəfindən istehsal olunan pərdələr asanlıqla qəlibdən çıxarılır, yüksək dəqiqliyə malikdir, ətrafda burulma yoxdur. Kalıplar rəqəmsal sərbəst səth dizaynını və təzyiq plitələrinin dəyişdirilməsi dizaynını həyata keçirə bilər.

Kalıbın dayanıqlığını təmin etmək üçün QGM plitə döşəyici qəlibi karbonlaşdırıcı müalicəni qəbul edir., qəlib çərçivələri və təzyiq lövhələri 60-63HRC bərkidilir və mirnimuim sərtləşmə dərinliyi 1,2 m-dir. Müştərilərin istəklərinə uyğun olaraq, qəlib dizayn edilə bilər və qaynaq və ya modul iplə bağlanaraq istehsal olunur.

Aşağıdakı dizaynda bütün növ dəzgahlar və alət armaturları üçün yüksək keyfiyyətli Paver qəlibləri təklif edirik:

A) KALIP DİZAYNI Alov KESME

Dar şəbəkə qalınlığı mümkündür

Kalıbın optimal istismarı

0,2-0,5 mm-lik maşından asılı ştamp ayaqqabılarının təmizlənməsi

Kontrakonik yan divarlar mümkündür

Tutma yivlərinə ehtiyac yoxdur

Çox qatlı istehsal maşınları üçün tipik dizayn

İsteğe bağlı vərəq dizaynı

Rəqəmsallaşdırma ilə pulsuz səth dizaynı həyata keçirilə bilər

Qızdırıla bilən möhür ayaqqabı dizaynı etibarlıdır

B) KALIP DİZAYNI FREZİLƏNİR

Bütün konturlara və həndəsələrə tətbiq olunur

Kalıp qutusunda toleranslar +/-0,3 mm-dən aşağıdır

0,2-0,5 mm-lik maşından asılı ştamp ayaqqabılarının təmizlənməsi

Dəqiq şaquli, bucaqlı və hamar yan divarlar

Asan sökmə

Uyğunluğun yüksək dəqiqliyi

Bütün mümkün dizaynlarda yer tutacaqları mümkündür

İsteğe bağlı vərəq dizaynı

Rəqəmsallaşdırma ilə pulsuz səth dizaynı həyata keçirilə bilər

Qızdırıla bilən möhür ayaqqabı dizaynı etibarlıdır

Bütün səki qəlibləri üçün aşınma mühafizəsi aşağıdakı kimidir:

A) KARBURLAMA (62-68 HRC)

Kalıp qutusu və möhürlü ayaqqabılar bərkidilmiş (62-68 HRC)

Sərtliyə nüfuz etmə min. 1,2 mm

B)NİTRATLAMA (62-68 HRC)

Nitratlanmış qəlib qutusu və ştamp ayaqqabıları (62-68 HRC)

Sərtliyə nüfuz etmə min. 0,4 mm

Karbürləşdirmə ilə müalicə olunan qəliblərlə müqayisədə heç bir daxili stress demək olar ki, yoxdur

Kiçik tor qalınlığı üçün tövsiyə olunur

Karbürləşdirmə ilə işlənmiş qəliblər üzərində daha yüksək kontur dəqiqliyi

Müştərilərin tələblərinə uyğun olaraq, qəliblərimiz qaynaq və ya modul vida yivinin kilidləmə üsulları ilə dizayn və istehsal edilə bilər.
